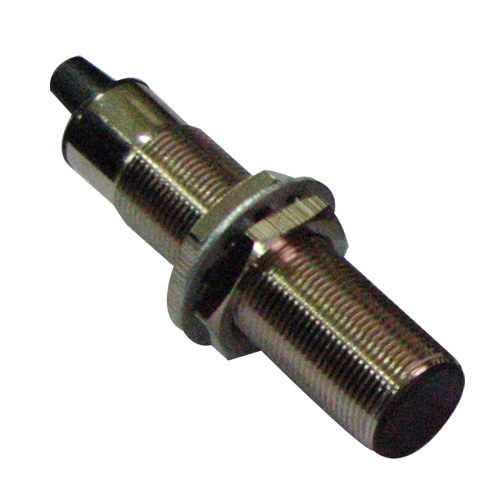

齿轮测速传感器

名称：齿轮测速传感器
非接触测量
测量方法简单实用
测量精度高
信号触发为铁磁材料
抗震性、抗冲击性强
敏感元件响应频率10MHz
易实现远距离传输
可用于水、油、汽、粉尘、带压操作和特定腐蚀性环境
__________________________________________________
本传感器采用高灵敏度磁敏电阻敏感元件内置永磁体实现非接触转速。主要测量对象为运动着的铁磁材料，如齿轮、齿条、凸轮和特制凸凹面等,齿轮模数≥0.5。

1、产品简介：

磁敏电阻测速传感器可以用于测量转速、位移、周期、频率、速度、测长、计程、液压、液位、叶轮旋转式流量计、扭矩、机械传动、火车汽车运行动态监测。该传感器目前广泛应用于机械、冶金、纺织、交通运输、石油化工、航空、自动控制工程、加工中心及军工等领域。

2、技术参数：

参数名称	测试条件		参数值			单位
			最小	典型	最大
电源电压			8	12	24	V
消耗电流	RL=∞			10		mA
存储温度			-40		125	℃
使用温度	商 业 级		0		55	℃
	工 业 级		-20		80
	军工器件级		-40		100
响应频率			3		30K	Hz
输出高电平	NPN	RL≥5KΩ对vcc		vcc		V
	PNP	RL≥5KΩ对地
输出低电平	NPN	RL≥5KΩ对vcc			0.1	V
	PNP	RL≥5KΩ对地
输出上升	RL=5KΩ对VCC				8	μs
输出下降	RL=5KΩ对VCC				4	μs
输出电流	VO=1V				50	mA
检测距离	与齿轮模数大小有关		1.0	2.0	3.0	mm
检测精度				±1		脉冲

3、外形尺寸：

4、选型举例：

1) CS－G2－M16：工业级双路输出，直径为M16的导线输出测速传感器。

2) CS－J1－M12－W－H：军工器件单路，直径M12位置型航空插头输出测速传感器。

单路输出信号如下图（1）所示

5、安装方式

1.接线方式：红━━电源，黑━━公共地，黄━━输出

2.当齿轮齿数达到60时，计数器显示数值等于齿轮每分钟转速。

3.安装时，传感器尾部小孔与引线所在连线L与齿轮转轴轴线平行（本例均垂直纸面）。
