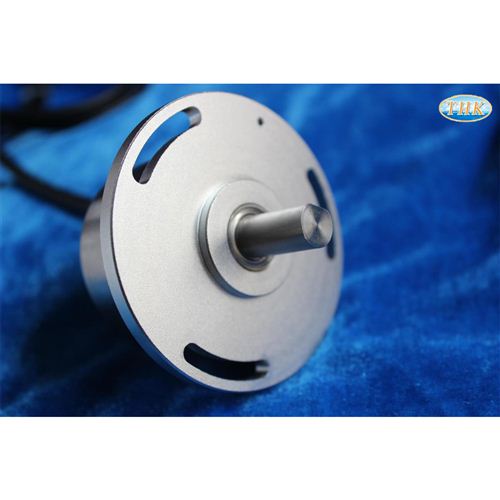

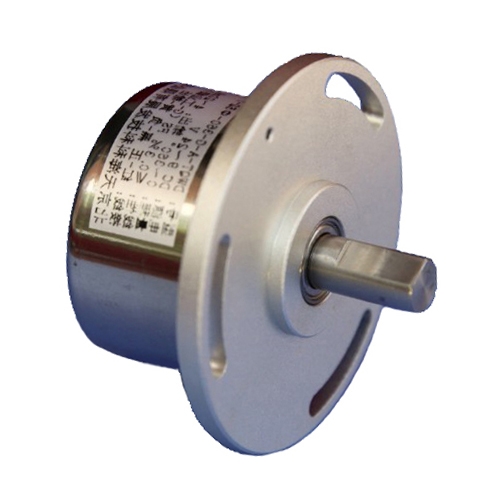

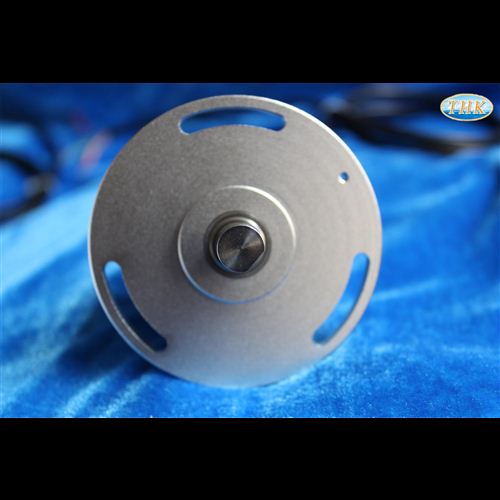

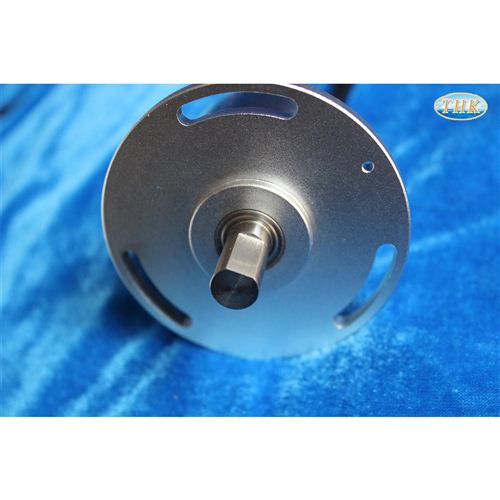

高精度电压角度传感器

名称：高精度电压输出角度传感器
型号：DWQCAB-V-CH
测量范围：0～360°（可任选）
信号输出：0～10V、±5V、±10V
角分辨率：0.022°
绝对精度：0.10°
供电范围：8V～24V
线 性 度：0.02% FS
防护等级：IP 64 ~ 68
__________________________________________________
产品概述：
可任意角度清零，角度范围可自定义

1、产品介绍：
磁敏角度传感器具有无触点、长寿命、高分辨、低温漂、优线性、精复位、高频响、多保护、抗干扰、耐振抗冲、适用水、油、气、振动、冲击等多种恶劣工业环境，为较佳性价比的理想角度传感器。亦为触点式角度传感器（如导电塑料电位器）更新换代的最佳产品。磁敏角度传感器采用MEMS工艺将纳米磁集束薄膜材料与差动阵列磁敏感元件一体化设计，非接触感应旋转磁场的变化。系统集成微处理器（micro-computer）与电压校准及多种保护电路，通过DSP处理，对线性度修正、温度补偿、依量程输出信号标准化、数字滤波、零点设置、多段不同斜率设置的可编程智能控制。

2、电气参数：

参数	条件	最小	典型	最大	单位
测量范围	稳压与瞬压保护	12	24	28	V
输出方式	极性与过载保护	10	13	20	mA
使用温度	工业/军工	-30/-40		75	℃
存储温度	湿度≤95%	-55		150	℃

3、性能指标：

参数	条件	数据	单位
测量范围	量程可选	0~360	Deg
输出方式		0~10、±10	V
零点温漂	-30~75℃	0.0015	Deg/℃
线性度		±0.1	%FS
响应时间	快速/慢速	1，3.6，5	mS
分辨率	ADC14Bits	0.022	Deg
精度		0.1	Deg
防护等级		IP64~IP67
抗冲击	20000g
抗震动	50-200-2000Hz循环1小时
结构特点：	工程型与仪表型，不锈钢磁屏蔽处理

4、安装及注意事项：
1、角度传感器与被测装置要保证同心连接，可以大大提高传感器的测量准确性和使用寿命。
2、安装时与传感器转轴连接孔应该为滑动配合公差，严禁硬性敲击或加大力安装。
3、传感器轴与用户端输出建议采用柔性联轴器连接。
4、传感器轴与用户转子同心，安装方法，首先固定好转轴，然后再紧固传感器法兰或端盖的螺丝。
5、为了转配过程寻找或对准机械中点与电中点，首先紧固转轴，放置于需要检测的位置的标记点。将法兰或端盖的螺丝略微拧紧，转动传感器外壳，用万用表对准测量中点(推荐)（或起始点）对应输出电流数值，再拧紧紧固螺丝。复检正确亦安装完毕。
6、推荐使用空心轴式角度传感器，能够较好的保证安装的同心度。
●如果传感器使用过程中出现问题，首先拆下角度传感器，提供Vcc电源，旋转转轴观察是否有电压信号输出，以此确认是否是传感器出现问题。
