角度传感器

±10V角度传感器

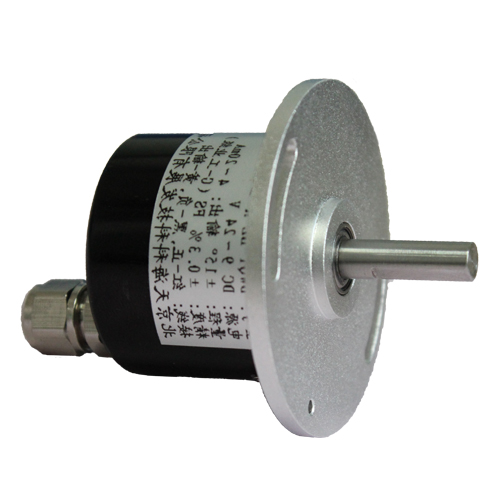

    名称:±10V电压输出角度传感器
    型号:DWQT-V
    测量范围: 0~360°(可任选)
    信号输出: -10~10V
    供电范围: 24V
    角分辨率: 0.022°
    线 性 度: 0.15% FS,0.3% FS
    防护等级: IP 64 ~ 68
    订购热线:010-62332738

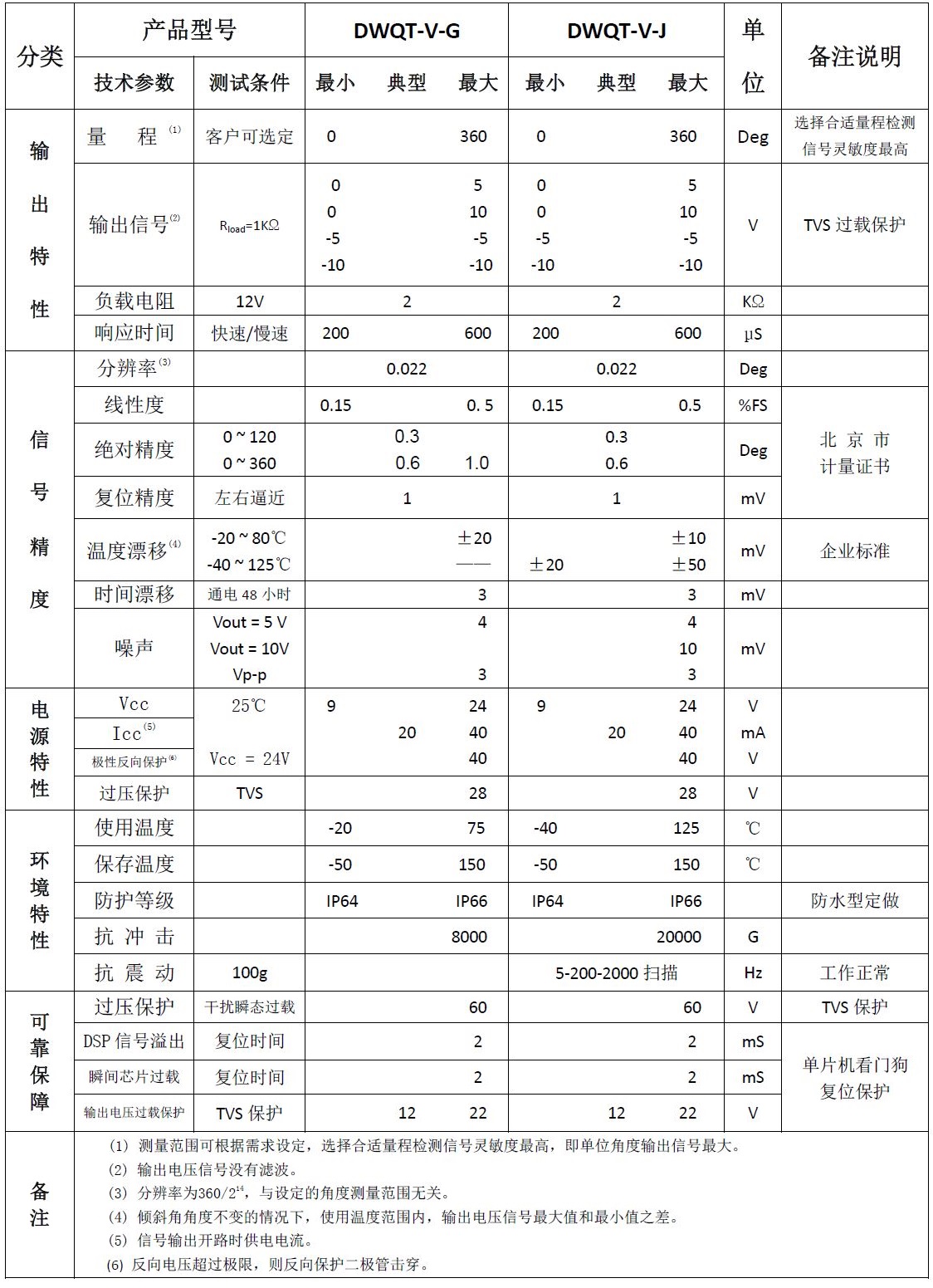

     电压输出技术规格

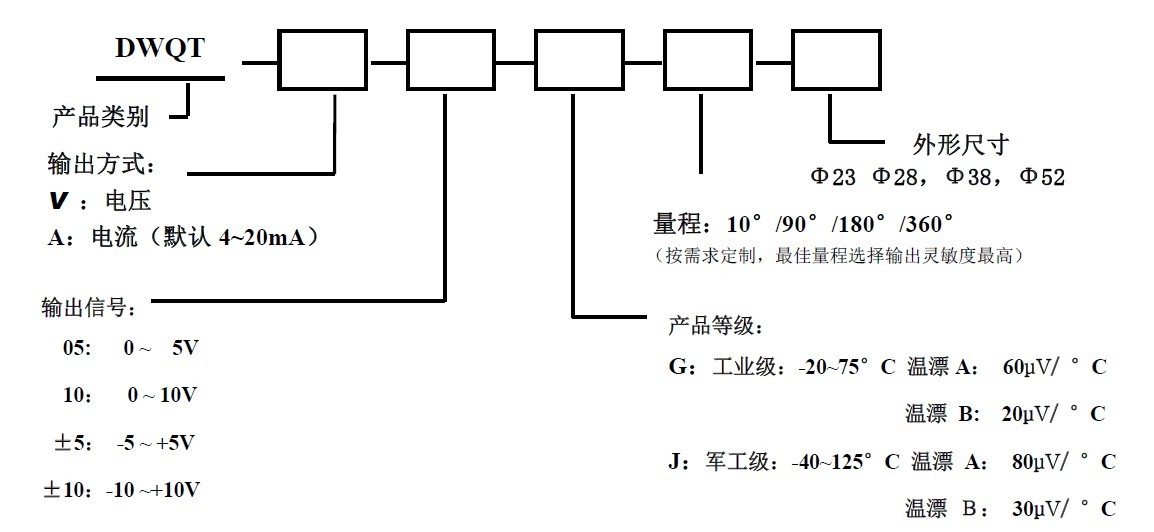

    型号定义:

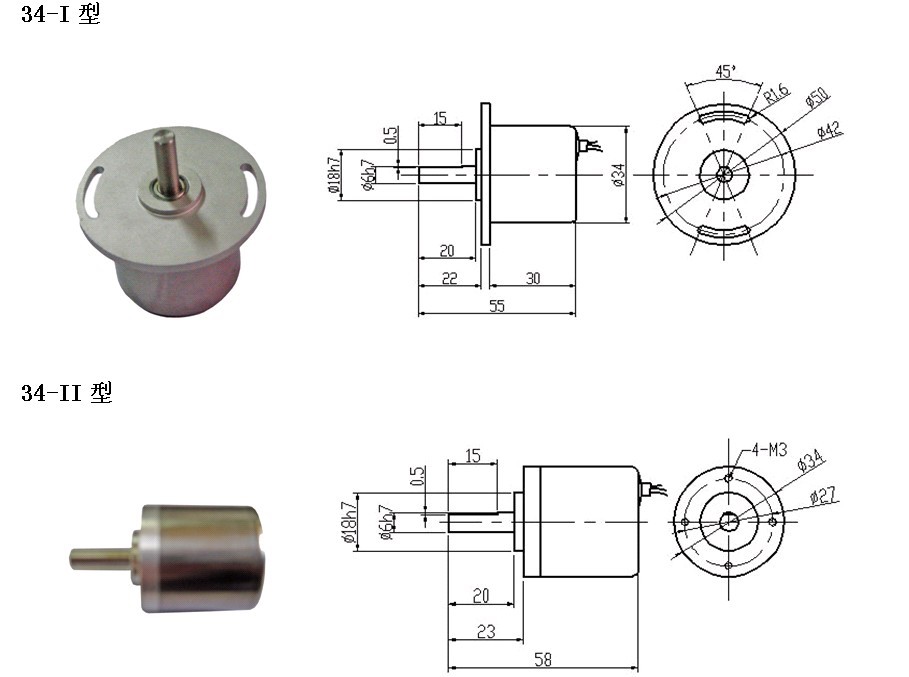

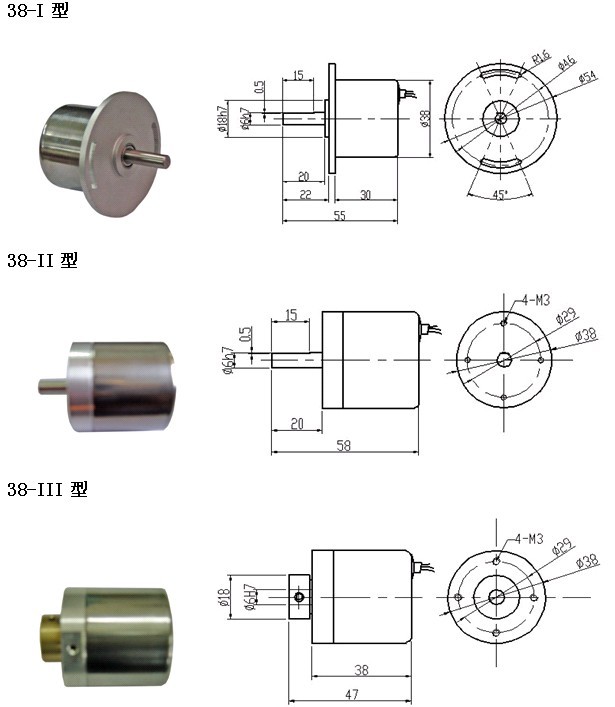

    选型尺寸:







    安装使用注意事项

    1角度传感器与被测装置要保证同心连接,可以大大提高传感器的测量准确性和使用寿命。

    2、安装时与传感器转轴连接孔应该为滑动配合公差,严禁硬性敲击或加大力安装。

    3、传感器轴与用户端输出建议采用柔性联轴器连接。

    4、传感器轴与用户转子同心,安装方法,首先固定好转轴,然后再紧固传感器法兰或端盖的螺丝。

    5、为了转配过程寻找或对准机械中点与电中点,首先紧固转轴,放置于需要检测的位置的标记点。将法兰或端盖的螺丝略微拧紧,转动传感器外壳,用万用表对准测量中点(推荐)(或起始点)对应输出电流数值,再拧紧紧固螺丝。复检正确亦安装完毕。

    6、推荐使用空心轴式角度传感器,能够较好的保证安装的同心度。

    ●如果传感器使用过程中出现问题,首先拆下角度传感器,提供Vcc电源,旋转转轴观察是否有电压信号输出,以此确认是否是传感器出现问题。

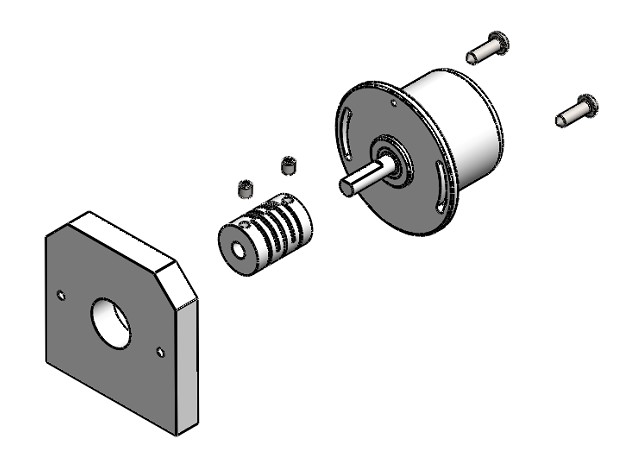

    安装方案
