角度传感器

±5V角度传感器

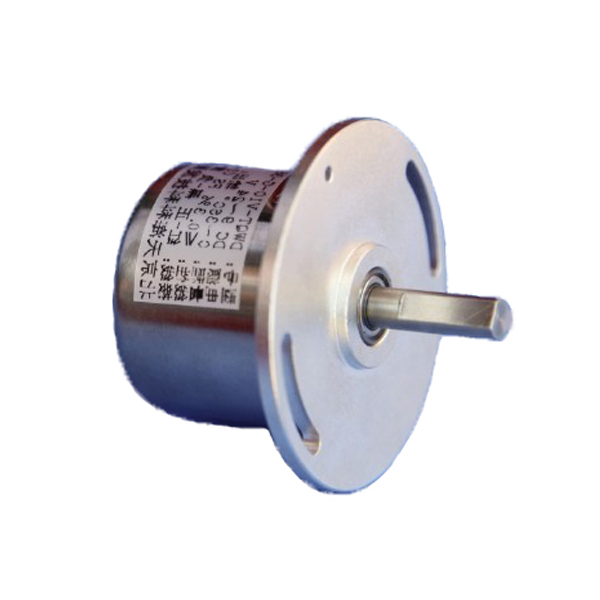

    名称:±5V电压输出角度传感器
    型号:DWQT-V±
    测量范围: 0~360°(可任选)
    信号输出: -5~5V
    供电范围: 12V~24V
    角分辨率: 0.022°
    线 性 度: 0.15% FS,0.3% FS
    防护等级: IP 64 ~ 68
    订购热线:010-62332738

     电压输出技术规格


    型号定义:



     角度传感器型号定义



    选型尺寸:









    安装使用注意事项

    1角度传感器与被测装置要保证同心连接,可以大大提高传感器的测量准确性和使用寿命。

    2、安装时与传感器转轴连接孔应该为滑动配合公差,严禁硬性敲击或加大力安装。

    3、传感器轴与用户端输出建议采用柔性联轴器连接。

    4、传感器轴与用户转子同心,安装方法,首先固定好转轴,然后再紧固传感器法兰或端盖的螺丝。

    5、为了转配过程寻找或对准机械中点与电中点,首先紧固转轴,放置于需要检测的位置的标记点。将法兰或端盖的螺丝略微拧紧,转动传感器外壳,用万用表对准测量中点(推荐)(或起始点)对应输出电流数值,再拧紧紧固螺丝。复检正确亦安装完毕。

    6、推荐使用空心轴式角度传感器,能够较好的保证安装的同心度。

    ●如果传感器使用过程中出现问题,首先拆下角度传感器,提供Vcc电源,旋转转轴观察是否有电压信号输出,以此确认是否是传感器出现问题。

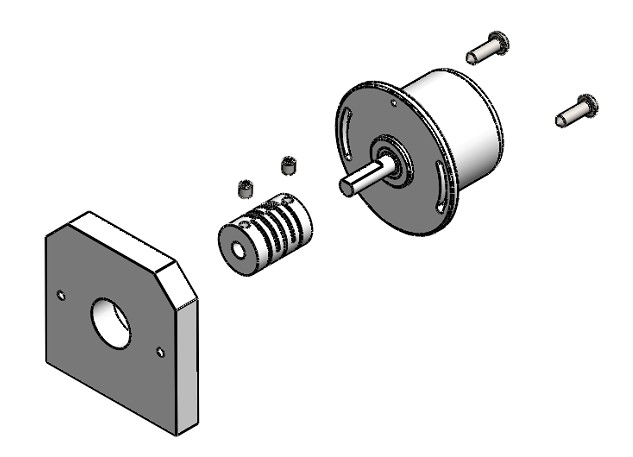

     安装方案









      北京天海科科技发展有限公司
      手机:18701312139(张经理) 13701356488(高经理)
      电话:010-82376719 010-62332738
      传真:010-62332738
      QQ:2881842220、2881842221
      邮箱:ytian202@126.com
      地址:北京市海淀区志新路27号1号楼333室






    * 表示必填采购:±5V角度传感器
    * 联系人: 请填写您的真实姓名
    * 手机号码: 请填写您的联系电话
    * 电子邮件:
    * 采购意向描述:
    * 验证码: 点击刷新换一张
    电流角度传感器
    电流角度传感器
    超薄角度传感器
    名称:超薄角度传感器
    型号:DWQB-V
    测量范围:0-360°
    信号输出:0-5V、0-10V、±10V
    角分辨率:0.022°
    线性度:0.3%FS
    响应频率:300Hz
    供电范围:8V~24V
    防护等级:IP65~66
    __________________________________________________ 产品概述:
    DWQB-V超薄角度传感器
    高精度电压角度传感器
    高精度电压角度传感器
    名称:高精度电压输出角度传感器
    型号:DWQCAB-V-CH
    测量范围:0~360°(可任选)
    信号输出:0~10V、±5V、±10V
    角分辨率:0.022°
    绝对精度:0.10°
    供电范围:8V~24V
    线 性 度:0.02% FS
    防护等级:IP 64 ~ 68
    __________________________________________________
    产品概述:
    可任意角度清零,角度范围可自定义
    多圈角度传感器
    多圈角度传感器
    名称:多圈角度传感器
    型号:CBMQ-RS422
    响应时间:3.6ms
    信号输出:RS422
    角分辨率:0.022°
    绝对精度:0.1°
    供电范围:8V~24V
    灵敏度误差:0.01%
    防护等级:IP64~68
    __________________________________________________
    产品概述:
    嵌入式微处理器与数控角秒级校准装置结合,程序化校准与转换,实现单圈14位、多圈14位分辨率,0.1°高精度测量。
    防水传感器
    防水传感器
    名称:防水角度传感器
    型号:DWQF-A/V-360
    测量范围: 0~360°(可任选)
    信号输出: 4~20mA/0~10V
    角分辨率: 0.022°
    绝对精度:0.3°
    供电范围: 8V~24V
    线 性 度: 0.02% FS
    防护等级: IP 64 ~ 68
    __________________________________________________
    产品概述:
    不锈钢外壳,防水、防爆
