角度传感器

编码器

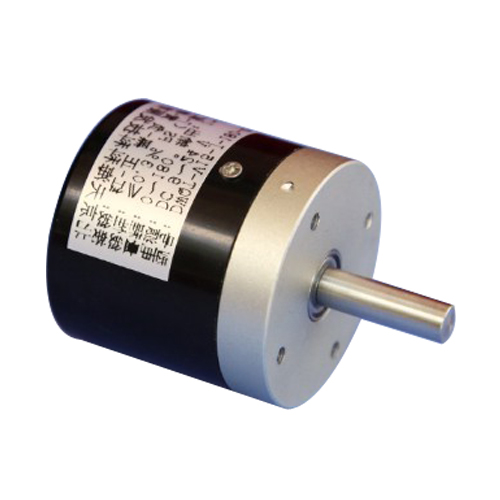

    型号:CBMQ-Z -1024/2048
    CBMQ-JD-12~16bit
    360°角位置数字量编码器
    磁敏非接触信号感应
    增量输出:
    脉冲:A、B、(A、B)
    零脉冲:Ri(Ri)
    相位信号:UVW(UVW)
    TTLNPNPNP输出
    可编程零位设置
    订购热线:010-62332738

    最新磁感技术  高分辨高转速  极优环境特性 增量绝对输出

    参数名称

    符号

    最小值

    典型值

    最大值

    单位

    条件/注释

    工作电压

    3V

    Vcc

    2.7

    3

    3.3

    V

    低功耗

    5V

    4.7

    5

    5.3



    24V

    VDD

    8

    15

    24



    工作电流

    Io

    32

    36

    40

    mA



    使用温度

    To

    -40



    125



    存储温度

    Tst

    -55



    125



    相对湿度

    RH

    0



    95

    %RH



    防护等级



    IP54

    IP67





    耐冲击



    17000

    g

    测试完好

    耐振动



    50G,10~500

    Hz

    测试完好



    技术参数指标

    角位置分辨率

    Bres

    256

    4096

    8192

    1/360°

    二进制

    Dres

    1.406

    0.088

    0.044

    Deg



    响应频率

    F

    1000

    1000

    630

    Hz



    上升时间

    Tr



    60

    ns



    下降时间

    Tf



    60

    ns



    输出信号



    TTLNPNPNP





    输出电平



    0Vcc



    TTL



    脉冲个数

    20482000

    120010241000600512500

    CPR

    最高转速

    30000rpm

    60000rpm



    角加速度

    ≤1×104rad∕s



    输出方式

    输出信号方式

    ABZ输出

    ABZ/UVW

    ABZ/ABZ

    编码器

    编码器

    编码器

    AB双路90°位相差

    Z:1脉冲/360°

    零脉冲宽度=360°/4096

    UVW(UVW)

    编码器

     磁编码器

    三相120°位相差

    触发磁极数:

    2,4,6,8,10,12,14,16

    输出联线:5线(8线)航空插头



    引线定义



    导线颜色

    注  释

    线

    Vcc/VDD

    +

    GND

    A

    B

    Z

    增量型AB 90°位相差,零脉冲

    U

    V

    W

    三相120位相差

    航插标号

    1

    2

    3

    4

    5

    磁编码器

    磁编码器



    导线颜色

    绿

    线

    Vcc/VDD

    +

    GND

    A

    B

    Z

    U

    V

    W

    A

    B

    Z

    A

    B

    Z

    U

    V

    W

    U

    V

    W

    航插标号

    1

    2

    3

    4

    5

    6

    7

    8



     磁编码器

      选型指南

      DWQT-V-G/J系列角度传感器有转轴与空心轴及多种外形尺寸,客户可根据需求选择相应型号。


      ●转轴型:推荐用柔性连轴器与客户转子连接;

      ●空心轴型:易保证同心安装,省用联轴器。













      北京天海科科技发展有限公司
      手机:18701312139(张经理) 15811136285(杜经理)
      电话:010-82376719 010-62332738
      传真:010-62332738
      QQ:2881842220、2881842221
      邮箱:ytian202@126.com
      地址:北京市海淀区志新路27号1号楼333室






    * 表示必填采购:编码器
    * 联系人: 请填写您的真实姓名
    * 手机号码: 请填写您的联系电话
    * 电子邮件:
    * 采购意向描述:
    * 验证码: 点击刷新换一张
    磁编码器
    磁编码器
    磁敏非接触信号感应,高可靠长寿命
    脉冲位置准确度高
    分辨率:脉冲数1~1024任意设定
    增量输出:
       脉 冲 :A、B、(A、B),U、V、W
       零 脉 冲 :Z(Ri)Z(Ri)
       TTL 0~5V输出
    任意型磁编码器
    任意型磁编码器
    ● 磁敏非接触信号感应,高可靠长寿命
    ● 脉冲位置准确度高
    ● 分辨率:脉冲数1~1024任意设定
    ● 增量输出:
      ◆ 脉 冲 :A、B、(A、B),U、V、W
      ◆ 零 脉 冲 :Z(Ri)Z(Ri)
      ◆ TTL 0~5V输出
      ◆ HTL 0~24V 推挽、线驱动
    ● 超高频响:转速可达 120,000 rpm
    ● 供电电源:5 ~ 30V
    ● 温度范围:-40℃~+125℃
    ● 耐震抗冲,适用于水油气粉尘恶劣工况
    ● 具有极性保护和抗脉冲尖峰电压保护功能
    经济型磁编码器
    经济型磁编码器
    ● 磁敏非接触信号感应
    ● 低成本、经济型
    ● 分辨率:1024,512,256,128
    ● 增量输出:
      ◆ 脉 冲 :A、B、(A、B)
      ◆ 零 脉 冲 :Z(Ri)Z(Ri)
      ◆ TTL 0~5V输出
      ◆ HTL 0~24V 推挽、线驱动 输出
    ● 转 速: 10,000 rpm
    ● 供电电源:5 ~ 30V
    ● 温度范围:-20℃~+75℃
    ● 耐震抗冲,适用于水油气粉尘恶劣工况
    ● 具有极性保护和抗脉冲尖峰电压保护功能
    16bit高精度磁编码器
    16bit高精度磁编码器
    ● 360°角位置数字量编码器
    ● 磁敏非接触信号感应
    ● 分辨率:16bits,即:360°/65536
    ● 增量输出:
      ◆ 脉 冲 :A、B、(A、B)
      ◆ 零 脉 冲 :Z(Ri)Z(Ri)
      ◆ 相位信号:U V W(U V W)
      ◆ TTL 0~5V输出
      ◆ HTL0~24V 推挽线驱动输出
    ● 高频响,转速可达6000 rpm
    ● 供电电源:5 ~ 24V
    ● 温度范围:-40℃~+125℃
    ● 耐震抗冲,适用于水油气粉尘恶劣工况
    ● 具有出轴和中心通孔联接两种方式
