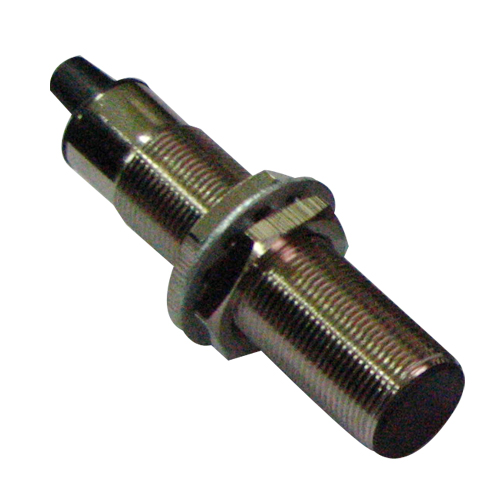

齿轮测速传感器

    名称:齿轮测速传感器
    非接触测量
    测量方法简单实用
    测量精度高
    信号触发为铁磁材料
    抗震性、抗冲击性强
    敏感元件响应频率10MHz
    易实现远距离传输
    可用于水、油、汽、粉尘、带压操作和特定腐蚀性环境
    __________________________________________________
    本传感器采用高灵敏度磁敏电阻敏感元件内置永磁体实现非接触转速。主要测量对象为运动着的铁磁材料,如齿轮、齿条、凸轮和特制凸凹面等,齿轮模数≥0.5。
    订购热线:010-62332738

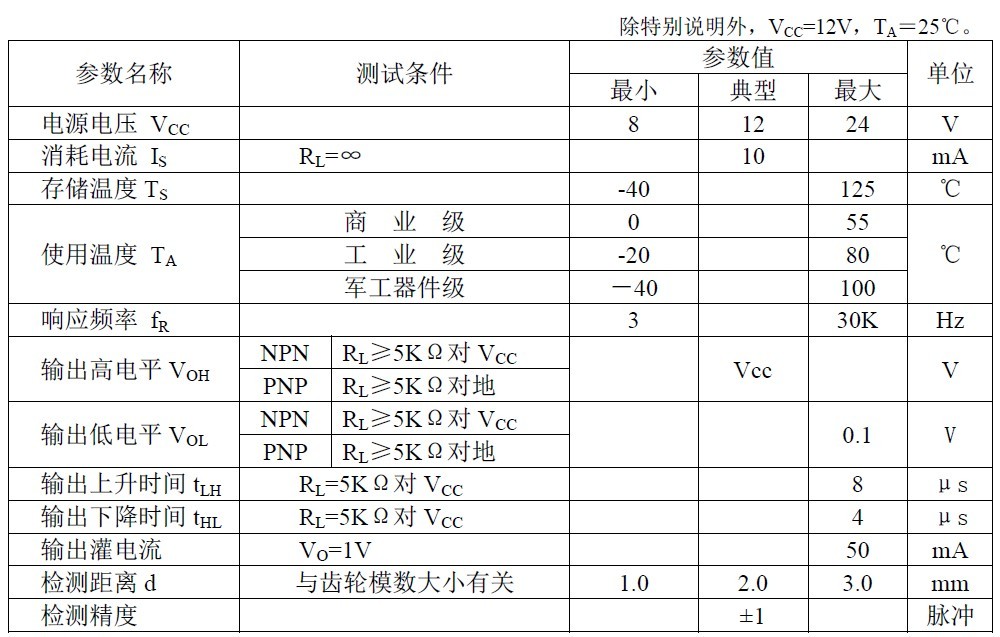

      电气特性

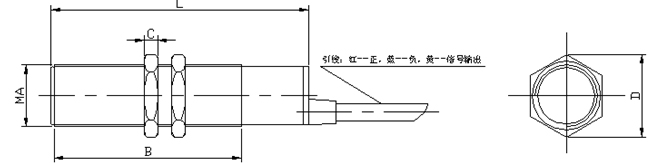

      机械尺寸

    齿轮测速传感器



    Ф10

    M10

    M12

    M14

    M16

    M18

    单位

    L(长度)

    30

    30

    62

    62

    63

    75

    mm

    B(螺纹长度)

    30

    41

    42

    42

    47

    C(螺母厚度)

    3

    3.5

    4

    4

    4

    MA(公称直径)

    M10

    M12

    M14

    M16

    M18

    h(螺距)



    1

    1

    1

    1

    1

    D(螺母直径)

    16

    19

    22

    25

    28

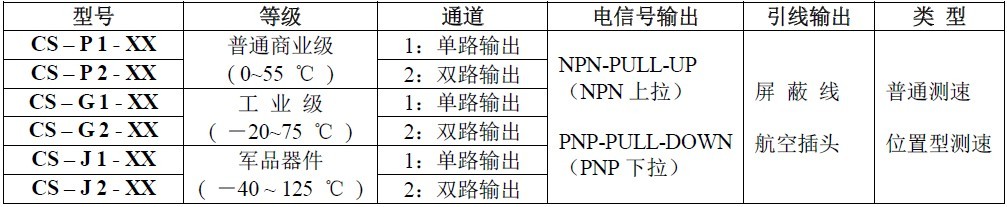

      选型指南

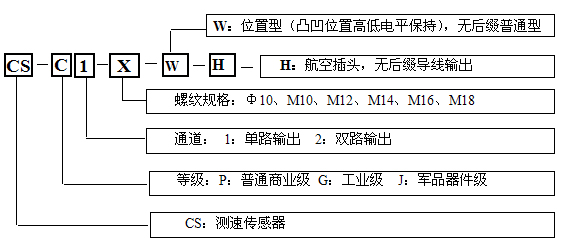

      选型参数说明

      选型参数说明

      选型举例

      1)、CS-G2-M16:工业级双路输出,直径为M16的导线输出测速传感器。

      2)、CS-J1-M12-W-H:军工器件单路,直径M12位置型航空插头输出测速传感器。

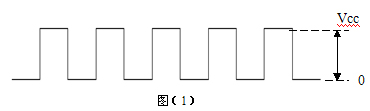

      单路输出信号如下图(1)所示



      齿轮测速传感器

      双路输出测速传感器

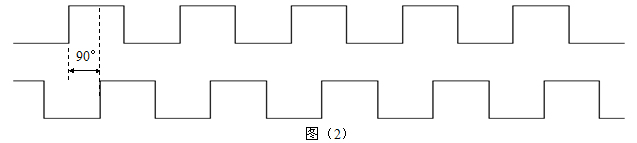

      基本电器性能同单路测速传感器,双路输出信号如图(2)所示:



      齿轮测速传感器



      双路输出产生90°位相差:

      所需齿间距(凸齿+凹齿):Ⅰ型:1.6mm,4.8mm,Ⅱ型:2.7mm,8.0mm。

    安装使用

      注:

      1.接线方式:红━━电源,黑━━公共地,黄━━输出

      2.当齿轮齿数达到60时,计数器显示数值等于齿轮每分钟转速。

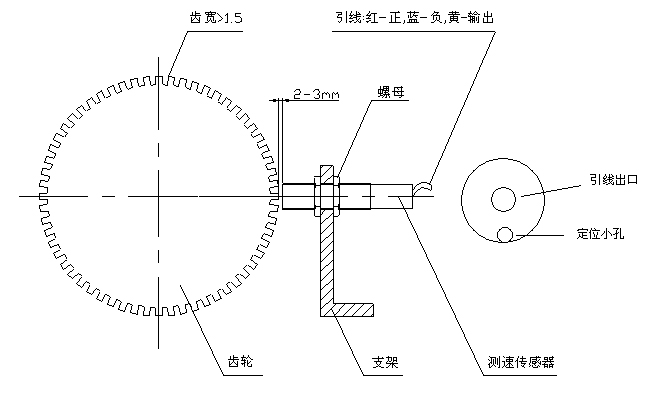

      3.安装时,传感器尾部小孔与引线所在连线L与齿轮转轴轴线平行(本例均垂直纸面)。

      齿轮测速传感器
