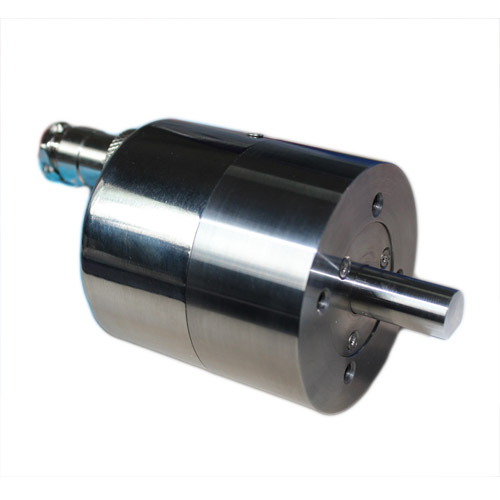

多圈绝对编码器
型号:CBMQ- RS422
响应时间: 3.6ms
信号输出: RS422
角分辨率: 0.022°
绝对精度:0.1°
供电范围: 8V~24V
灵敏度误差: 0.01%
防护等级: IP 64 ~ 68
__________________________________________________
产品概述:
嵌入式微处理器与数控角秒级校准装置结合,程序化校准与转换,实现单圈14位、多圈14位分辨率,0.1°高精度测量。
1、产品介绍:
多圈绝对编码器嵌入式微处理器与数控角秒级校准装置结合,程序化校准与转换,实现单圈14位、多圈14位分辨率,0.1º高精度测量。多圈绝对编码器 具有无触点、长寿命、高分辨、低温漂、优线性、精复位、高频响、多保护、抗干扰、耐振抗冲、适用水、油、气、振动、冲击等多种恶劣工业环境,为较佳性价比的理想多圈绝对编码器 。亦为多圈绝对编码器 (如导电塑料电位器)更新换代的产品。多圈绝对编码器 采用MEMS工艺将纳米磁集束薄膜材料与差动阵列磁敏感元件一体化设计,非接触感应旋转磁场的变化。系统集成微处理器(micro-computer)与电压、电流变送器及多种保护电路,通过DSP处理,对线性度修正、温度补偿、依量程输出信号标准化、数字滤波、零点设置、多段不同斜率设置的可编程智能控制。
2、应用领域:
l 电机控制:伺服系统、转角位置 l 机 器 人:姿态控制、动臂旋转 l 医疗器械:X射线机、多动医床 l 纺织机械:张力控制、梭锭线径 l 工程机械:吊车起重机、挖掘机 |
l 阀门:角执行器、替代导电塑料 l 卫星通信:天线平面与俯仰转角 l 煤矿机械:洗煤机,选矿机,盾构机 l 航空工业:舵翼控制、制导方位 l 船舶工业:舵轮舵位、舱门位置 |
3、产品特点:
l 宽电压输入9~24V(max40V) l 输出:RS422 l 线 性 度:0.1%FS l 绝对精度:0.5° |
l 抗振动冲击:5-200-2000Hz 1h l 高冲击>20000g l 最高IP 67 防护等级 l 宽温工作-20~+75℃ |
4、电气参数:
参数 |
条件 |
最小 |
典型 |
最大 |
单位 |
供电电压 |
稳压与瞬压保护 |
9 |
12 |
24 |
V |
工作电流 |
极性与过载保护 |
|
30 |
|
mA |
工作温度 |
工业 / 军工 |
-40 |
|
+125 |
℃ |
5、性能指标:
参数 |
条件 |
数据 |
单位 |
测量范围 |
|
多圈 |
° |
输出方式 |
|
RS422 |
|
灵敏度误差 |
-25~85℃ |
±0.01 |
% |
线 性 度 |
|
±0.1 |
%FS |
响应时间 |
快速/慢速 |
3.6 |
mS |
分 辨 率 |
ADC 14Bits |
0.022 |
Deg |
精 度 |
全温度段 |
0.1 |
Deg |
防护等级 |
|
IP64~IP67 |
|
抗 冲 击 |
20000g |
||
抗 震 动 |
50-200-2000 Hz循环1小时 |
||
结构特点 |
工程型与仪表型,不锈钢磁屏蔽处理 |
6、安装及注意事项:
1、多圈绝对编码器与被测装置要保证同心连接,可以大大提高传感器的测量准确性和使用寿命。
2、安装时与传感器转轴连接孔应该为滑动配合公差,严禁硬性敲击或加大力安装。
3、传感器轴与用户端输出建议采用柔性联轴器连接。
4、传感器轴与用户转子同心,安装方法,首先固定好转轴,然后再紧固传感器法兰或端盖的螺丝。
5、为了转配过程寻找或对准机械中点与电中点,首先紧固转轴,放置于需要检测的位置的标记点。将法兰或端盖的螺丝略微拧紧,转动传感器外壳,用万用表对准测量中点(推荐)(或起始点)对应输出电流数值,再拧紧紧固螺丝。复检正确亦安装完毕。
6、推荐使用空心轴式多圈绝对编码器 ,能够较好的保证安装的同心度。
7、机械尺寸:
北京天海科科技发展有限公司
手机:18701312139(张经理) 13701356488(高经理)
电话:010-82376719 010-62332738
传真:010-62332738
QQ:2881842220、2881842221
邮箱:ytian202@126.com
地址:北京市海淀区志新路27号1号楼333室
