热门关键词:
角度传感器

中空轴磁编码器

    ● 磁敏非接触信号感应
    ● 信号:CBMQ-KZ
    ● 增量输出:
    ◆ 脉 冲 :A、B、(A、B)
    ◆ 零 脉 冲 :Z 、(Z)
    ◆ TTL NPN 推挽输出
    ● 低脉冲数:16, 24,30,40 (P/R)
    ● 高分辨率:880, 2560,3840 (P/R)
    ● 供电电源:5V,8 ~ 24V
    ● 温度范围: -40℃~+125℃
    ● 耐震抗冲,适用于水油气粉尘恶劣工况
    订购热线:010-62332738

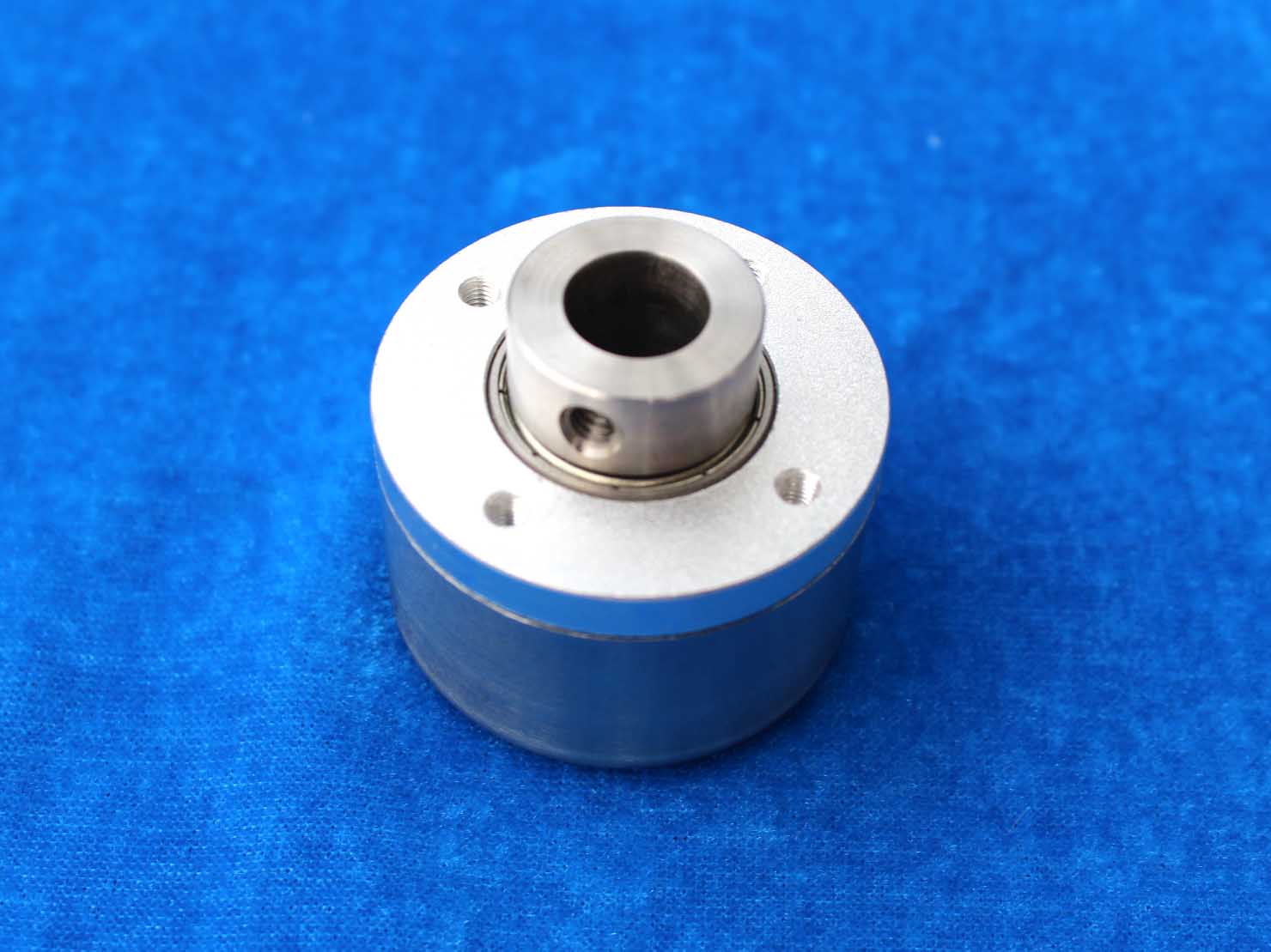

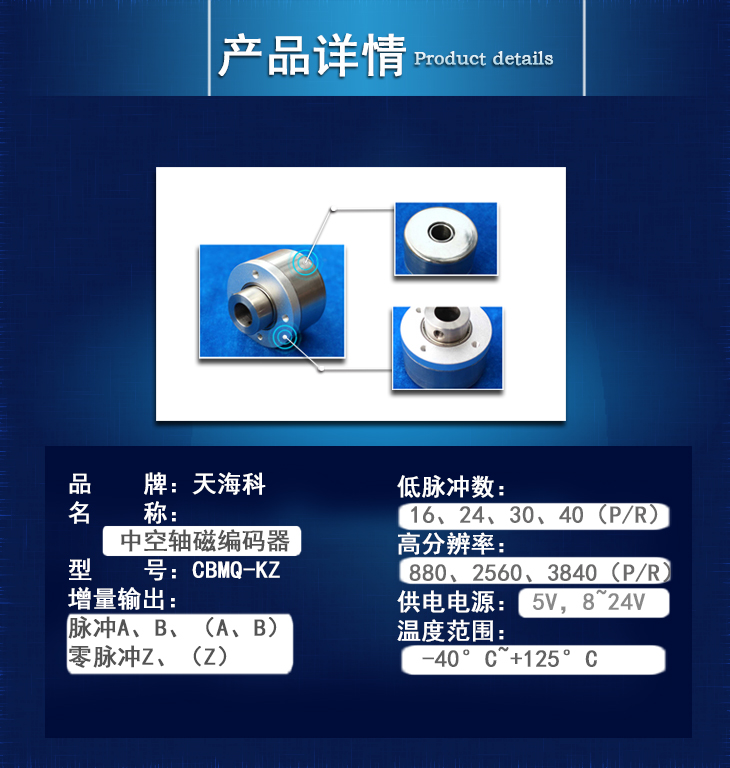

    CBMQ-KZ 磁编码器

    CBMQ-KZ磁编码器采用多极磁环触发,MEMS工艺集成磁敏感元件信号采集,非接触感应旋转磁场的变化。内置高速微处理器(MCU)通过DSP处理技术,实现增量型A、B双路90°位相差脉冲信号和Z路零位复位脉冲信号。中空轴设计为多应用领域使用提供方便,中孔4~60mm选型设计,超薄型为兼顾负载驱动电机控制提供有效的测试方法。CBMQ-KZ磁编码器3~28V的宽电源供电,具有反向保护和抗脉冲尖峰电压保护。测量误差小于±1分辨率。使用温度-40℃~+125℃。抗振动通过100g,5~2000Hz随机振动实验检测,耐冲击可达20000g。磁编码器具有无触点、长寿命、高分辨、低温漂、优线性、精复位、高频响、多保护、抗干扰、耐振抗冲、适用水、油、气、振动、冲击等多种恶劣工业环境,是替代光编码器、导电塑料电位器、旋转变压器、测速发电机高性价比传感器



    ”。



    典型应用

      电机控制:伺服系统、转角位置

      数控机床:车钳铣刨磨加工中心

      通信雷达:天线平面与俯仰转角

      飞 行 器:舵翼控制、GPS方位

      阀门控制:角执行器、阀门张角

     医疗器械:X射线机、多动医床

      航空工业:舵翼控制、制导方位

     机 器 人:姿态控制、动臂旋转

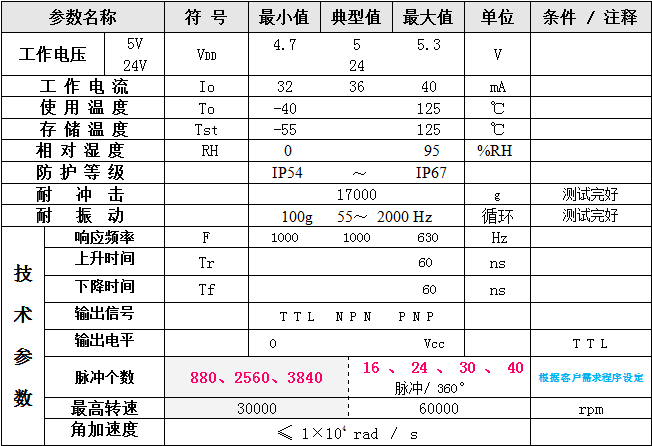

    极限工作参数



    参数

    最小

    最大

    单位

    备 注

    工作电压 VDD

    8

    35

    V

    Vcc 见技术规格书

    电源反向保护



    40

    V

    特殊 100V

    信号反向保护



    40

    V

    特殊 100V

    极限工作电流

    -100

    100

    mA



    工作温度

    G

    -20

    75

    工业级

    J

    -40

    140

    军工器件级

    存储温度

    -50

    150



    冲击特性



    20000

    g

    6ms

    耐震特性



    100

    g

    55 2000 Hz

























      北京天海科科技发展有限公司
      手机:18701312139(张经理) 15811136285(杜经理)
      电话:010-82376719 010-62332738
      传真:010-62332738
      QQ:2881842220、2881842221
      邮箱:ytian202@126.com
      地址:北京市海淀区志新路27号1号楼333室






    * 表示必填采购:中空轴磁编码器
    * 联系人: 请填写您的真实姓名
    * 手机号码: 请填写您的联系电话
    * 电子邮件:
    * 采购意向描述:
    * 验证码: 点击刷新换一张
    磁编码器
    磁编码器
    磁敏非接触信号感应,高可靠长寿命
    脉冲位置准确度高
    分辨率:脉冲数1~1024任意设定
    增量输出:
       脉 冲 :A、B、(A、B),U、V、W
       零 脉 冲 :Z(Ri)Z(Ri)
       TTL 0~5V输出
    任意型磁编码器
    任意型磁编码器
    ● 磁敏非接触信号感应,高可靠长寿命
    ● 脉冲位置准确度高
    ● 分辨率:脉冲数1~1024任意设定
    ● 增量输出:
      ◆ 脉 冲 :A、B、(A、B),U、V、W
      ◆ 零 脉 冲 :Z(Ri)Z(Ri)
      ◆ TTL 0~5V输出
      ◆ HTL 0~24V 推挽、线驱动
    ● 超高频响:转速可达 120,000 rpm
    ● 供电电源:5 ~ 30V
    ● 温度范围:-40℃~+125℃
    ● 耐震抗冲,适用于水油气粉尘恶劣工况
    ● 具有极性保护和抗脉冲尖峰电压保护功能
    经济型磁编码器
    经济型磁编码器
    ● 磁敏非接触信号感应
    ● 低成本、经济型
    ● 分辨率:1024,512,256,128
    ● 增量输出:
      ◆ 脉 冲 :A、B、(A、B)
      ◆ 零 脉 冲 :Z(Ri)Z(Ri)
      ◆ TTL 0~5V输出
      ◆ HTL 0~24V 推挽、线驱动 输出
    ● 转 速: 10,000 rpm
    ● 供电电源:5 ~ 30V
    ● 温度范围:-20℃~+75℃
    ● 耐震抗冲,适用于水油气粉尘恶劣工况
    ● 具有极性保护和抗脉冲尖峰电压保护功能
    16bit高精度磁编码器
    16bit高精度磁编码器
    ● 360°角位置数字量编码器
    ● 磁敏非接触信号感应
    ● 分辨率:16bits,即:360°/65536
    ● 增量输出:
      ◆ 脉 冲 :A、B、(A、B)
      ◆ 零 脉 冲 :Z(Ri)Z(Ri)
      ◆ 相位信号:U V W(U V W)
      ◆ TTL 0~5V输出
      ◆ HTL0~24V 推挽线驱动输出
    ● 高频响,转速可达6000 rpm
    ● 供电电源:5 ~ 24V
    ● 温度范围:-40℃~+125℃
    ● 耐震抗冲,适用于水油气粉尘恶劣工况
    ● 具有出轴和中心通孔联接两种方式
