GMI效应超灵敏磁传感器

文章出处:网责任编辑:作者:人气:-发表时间:2015-07-24 09:56:00 字体大小:【



GMI效应磁传感器
bjthk



GMI传感器是一种响应极快磁异常(MAD)检测传感器。适用高速微磁检测 。应用于国防、海洋监测、地磁监测、医疗、智能电网、智能交通(ETC 和车辆流量检测 、红绿灯智能交通路口的车辆检测、泊位停车)等等。

新型磁性合金材料,优选组份及非晶制备工艺,研发的磁传感器,采独特热处理工艺。突破探头焊接难题。使其达到了极好温度稳定性、超灵敏度、高速响应、大量程的磁敏探头。 优化的信号处理电路达到微型化、芯片化、消耗功率小、成本低。无须制冷的超灵敏度 1PT传感器。响应速度(1nS)1GHZ。


新型磁材料,磁性材料是以Co-Fe-Si-B为主要组成的一种新型磁敏感材料。新的制备工艺拉出30微米的非晶态丝。一根长5毫米直径几十微米细的非晶丝,其交流阻抗值随外磁场变化的比率可达600%/Oe。经过适当的热处理后,可获得更高的磁场变化率。传感器具有超灵敏度,同时还具有无磁滞、磁补偿、体积小、成本低等一系列优点。适合国防武器装备、航空航天系统、信息系统、机械电子、电力电子、医疗电子及工业测量。测量高速变化磁场。从零至MHz的局部微弱磁场。其速度可到超快速响应GHz运行的磁传感器。



GMI 效应磁传感器

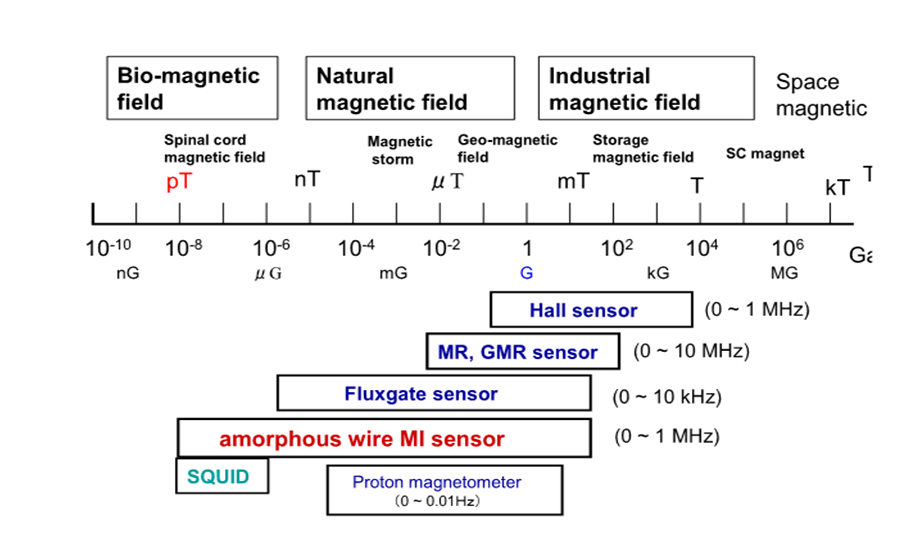

从图表可看几类磁传感器性能比对,MI sensor优于其它磁传感器 我国微弱磁信号检测水平已达到1PT(10-12)。磁通门传感器0.1nT分辨力,以铯光泵磁传感器0.03nT,GMI磁异常传感器可达到0.001nT(1  PT)。及该材料具有传统电子信息材料无可比拟的优越性,给许多领域带来革命性的技术进步。该材料能够提升国家核心竞争力的战略性新型材料

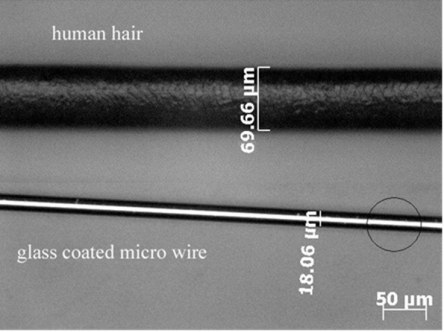

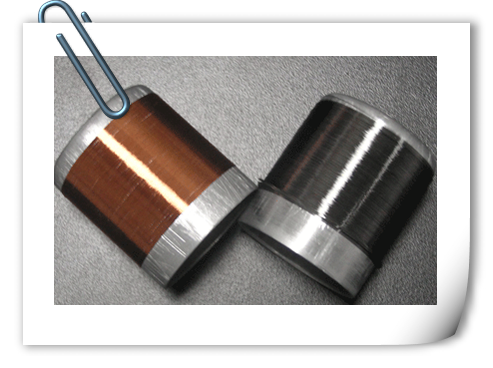

非晶丝如图

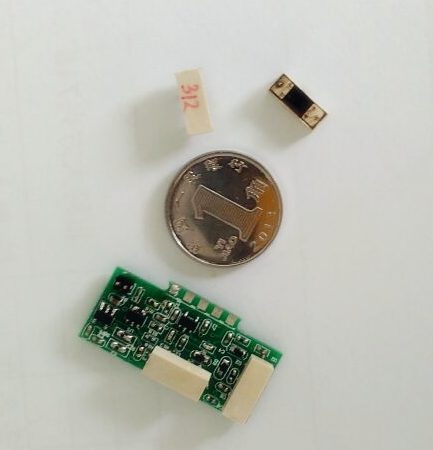

探头





传感器技术指标:

输出是磁场H变化的电压值nT/µV

磁场最高测量60-70高斯

磁场一般测量:在2G(高斯)=20万纳特

响应速度: 最快达到1nS (1GHZ)

一般相应速度:0-100nS(0-10MHz)

灵敏度:0.01nt  /6µV; (5V或±2.5V) ±500nT。

灵敏度:0.1nT/10µV     (10V或 ±5V)  量程在±100000nT

矫顽力:Hc  10A/M
